Газові котли Protherm Ягуар

Однією з особливостей фірми є найменування модельних лінійок іменами тварин. "Котяча" серія - це настінні установки, що володіють компактністю, відносно невеликою вагою і потужністю.

Лінійка Jaguar складається з трьох моделей потужністю 11, 24 та 28 кВт. Вона є конвекційними двоконтурними установками, здатними нагрівати воду для опалювального контуру і одночасно подавати гарячу воду для забезпечення господарських потреб.

Казани проектувалися спеціально для роботи в умовах України, адаптовані до можливих перепадів тиску в мережах, стійкі до невеликих коливань напруги електроживлення.

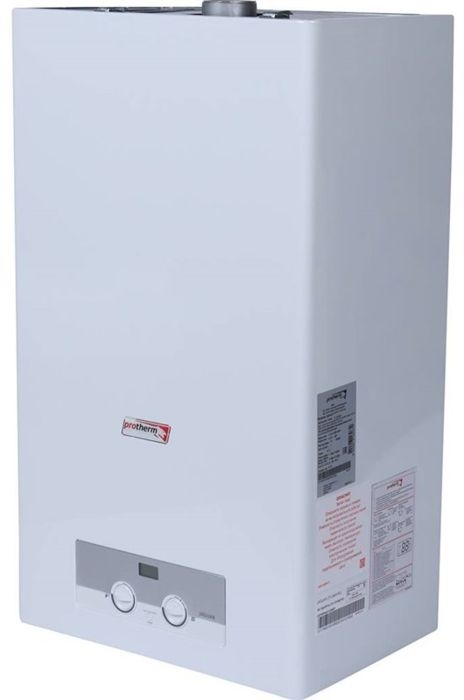

Protherm Ягуар 24 кВт

Настінний двоконтурний котел з турбованим пальником, що здійснює примусове виведення продуктів згоряння.

Має два теплообмінники :

• Первинний, виготовлений із міді.
• Вторинний із нержавіючої сталі, пластинчастого типу.

Конструкція котла відрізняється надійністю, всі вузли та елементи виготовляються на основі передових розробок та технологій.

Виведення диму здійснюється за допомогою коаксіального димоходу (труба в трубі), що одночасно видаляє відпрацьовані гази і подає повітря для турбонаддува. Такий димар виводиться крізь стіну назовні і не вимагає складного підключення до загальної труби .

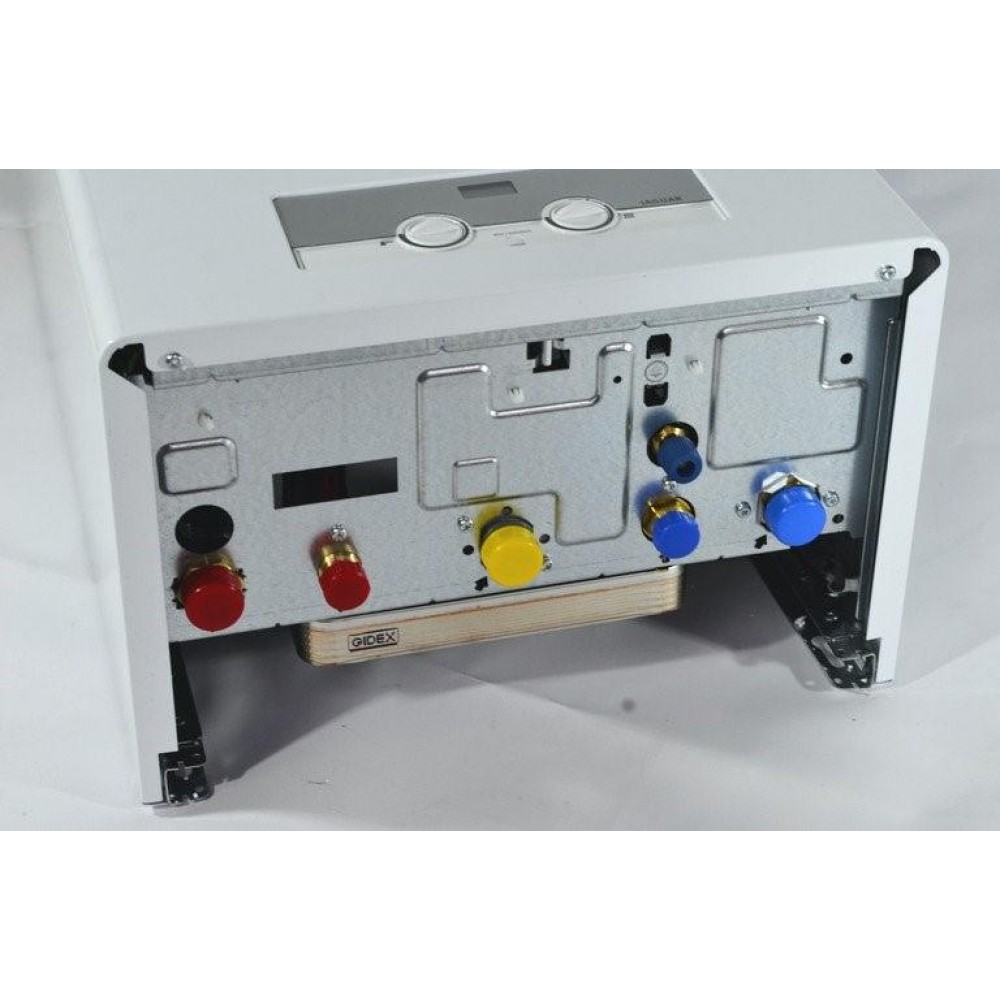

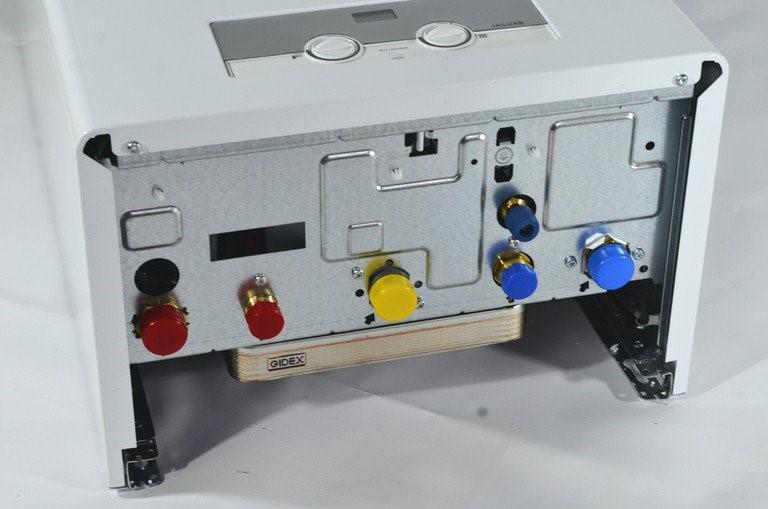

Може бути приєднаний як до контуру радіатора, так і до системи теплої підлоги. Пальник модульований, здатний змінювати режим полум'я відповідно до умов роботи. Здатний обігрівати приміщення площею до 250 м2.

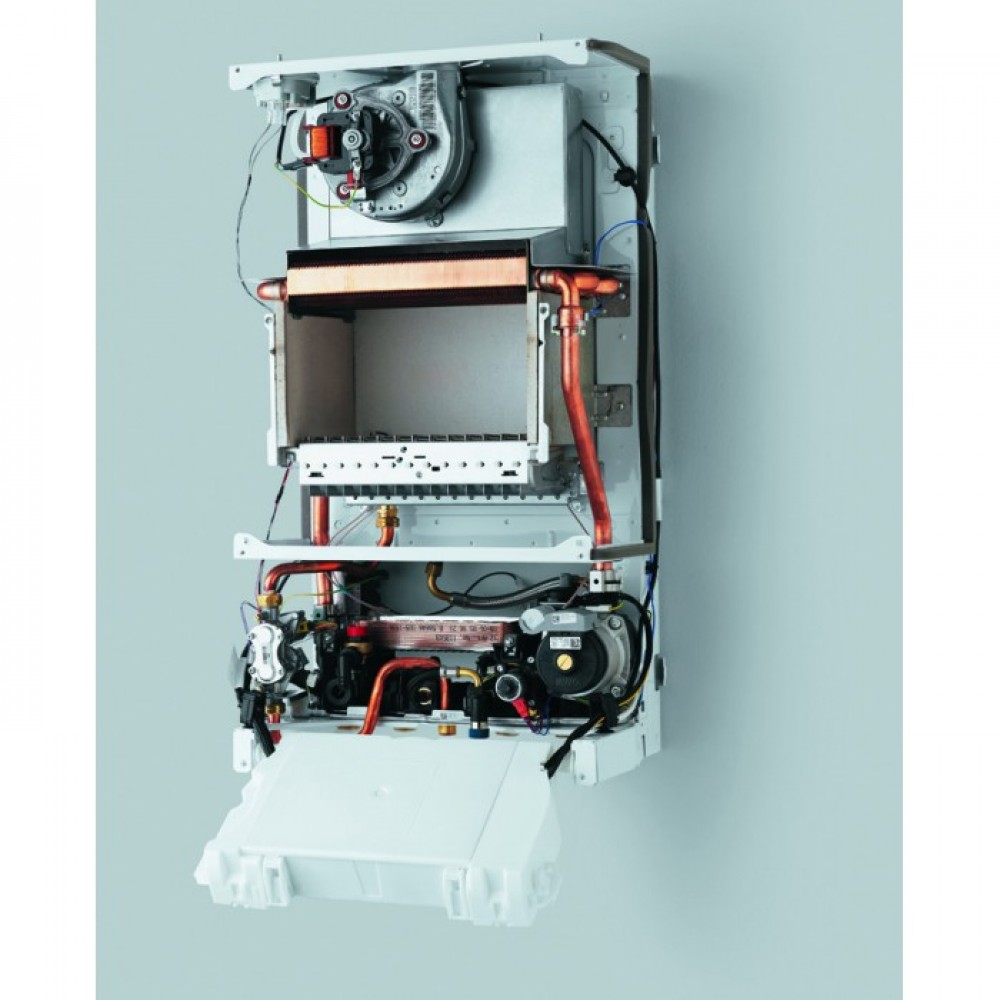

Пристрій

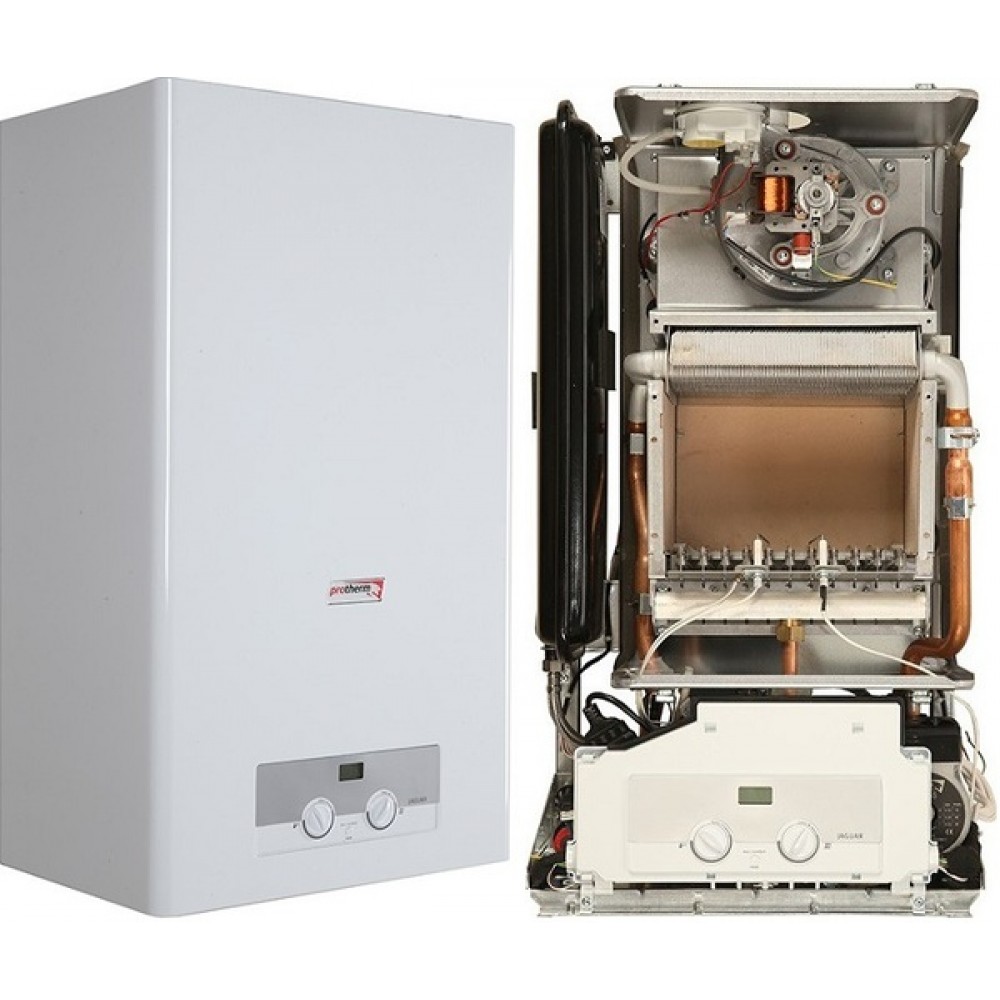

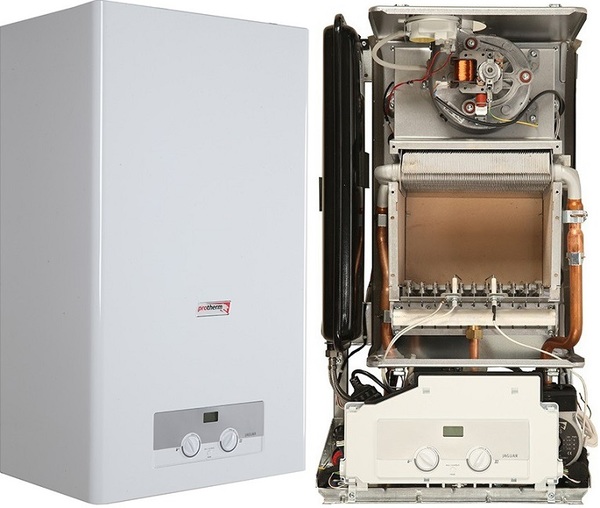

Газовий котел Protherm Jaguar складається з наступних вузлів :

• Первинний теплообмінник із міді. У ньому відбувається передача теплової енергії від полум'я до теплоносія.
• Газова горілка. Вона конструкційно поєднана з первинним теплообмінником.
• Циркуляційний насос, що забезпечує рух ОВ у системі.
• Вторинний теплообмінник. Він виготовлений з нержавіючої сталі, має пластинчасту конструкцію.
• Вентилятор турбонаддува. Збільшує інтенсивність горіння та сприяє примусовому виведенню диму та відпрацьованих газів.
• Триходовий кран, що робить змішування гарячого теплоносія з холоднішим потоком з обратки. Так робиться створення необхідного теплового режиму в опалювальному контурі.

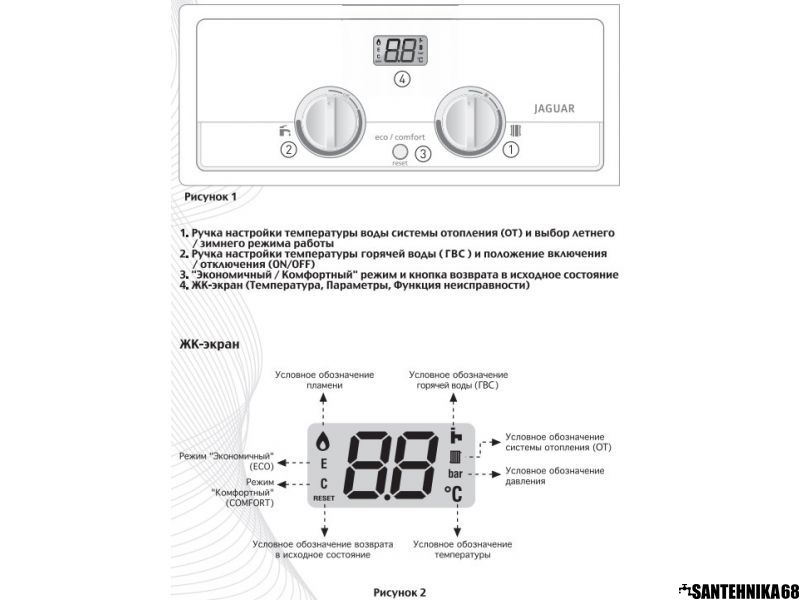

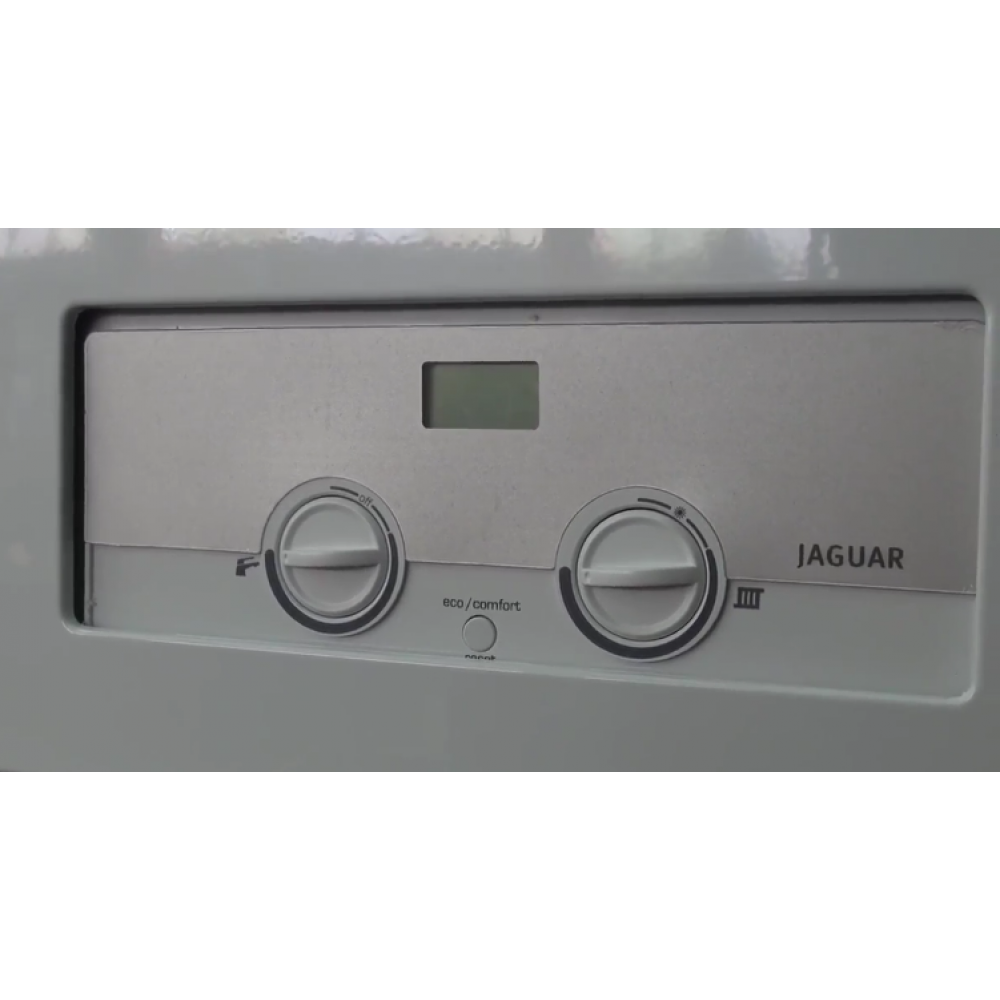

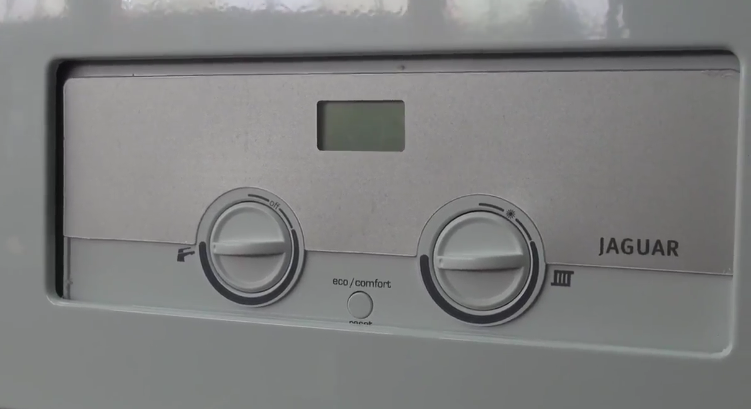

• Плата управління та система датчиків самодіагностики. Здійснює контроль стану елементів, керує роботою всіх вузлів.

Загальний принцип роботи газового казана однаковий у всіх моделей. Що надходить у первинний теплообмінник ОВ нагрівається до максимальної температури і надходить у вторинний теплообмінник, нагріваючи гарячу воду.

Потім ВВ надходить у триходовий кран, де змішується із зворотним потоком і отримує потрібну температуру, після чого виходить із котла в систему.

Для яких приміщень найкраще підходить?

Газові котли Protherm Jaguar розроблялися для експлуатації у приватних будинках, котеджах чи квартирах на відповідній площі.

Визначаючи, чи підійде такий котел до цього приміщення, слід зіставити запропоновані умови роботи з тими, що є у приватному будинку.

Підійде офісне чи громадське приміщення, відносно невеликий магазин . Не годяться промислові цехи чи споруди, в яких постійно відкриваються двері чи отвори та надто велика висота стель.
